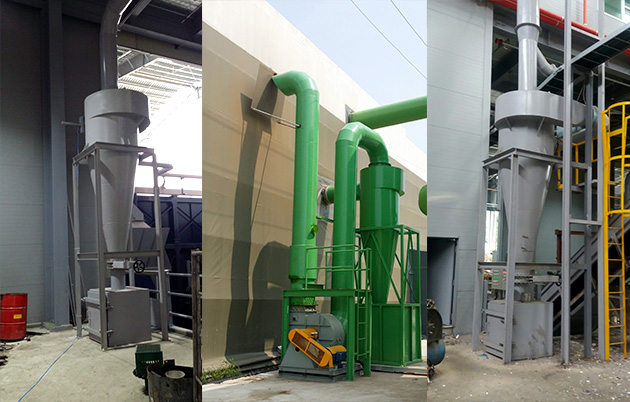

함진가스를 사이클론의 입구로 유입시켜 선회류를 통한 처리가스 내의 크고 작은 입경을 가진 분진은 원심력을 얻어 외벽에 충돌하여 집진되는 설비이다.

CYCLONE 입구 유속은 7~15m/sec 등 여러 이론이 있으나 대체적으로 15m/sec 안팍으로 결정하는 것이 가장 무난하다.

- 고온가스의 처리가 가능하고 압력손실이 적다. (수층의 2~6인치 범위내).

- 건식포집 및 제진이 가능하고 운전비용이 저렴하다.

- 조대 입자처리에 적당하고 유지관리 조작이 간단하다.

- 분진, 포집 효율이 낮다.(10㎛이하인 경우)

- 습한분진, 취급곤란(다습한 분진의 경우 벽면 부착으로 인한 애로사항이 있음)

- 분진량과 유량의 변화에 민감하다.

- 여과집진장치(Bag-Filter)의 전처리 설비로서 이상적이다.

Cyclone의 집진효율을 계산하기 위하여 여러 연구자들에 의해 여러가지 예측식이 제시 되었지만, 아직까지 예측식에 의한 계산 값과 차이가 있어 대부분 실험과 경험에 의해 집진효율 성능을 추정하는 방법을 사용하고 있다.

[실제로 성능을 예측하기 어려운 이유는]

- Cyclone 내부에서 유체의 흐름에 대한 해석이 어렵다.

- 기류내에서 분진입자는 사이클론 벽면과의 마찰 또는 2차 소용돌이에 인한 난류의 형성 등에 의하여 유체의 분진입자 운동에 대한 해석이 난해한 것 등이다.

- 블로다운 효과를 적용하면 효율이 높아진다. 더스트박스, 멀티클론의 호퍼부에서 처리 가스량의 5~10%를 흡입함에 따라 Cyclone내의 난류

- 현상을 억제시킴으로써 집진된 먼지의 비산을 방지하고 먼지의 내벽 부착도 방지한다.

- 내경이 작을 수록 입경이 작은 먼지를 제거 할 수 있다.

- 입구 유속에는 한계가 있지만 그 한계 내에서는 유속이 빠를 수록 효율이 증가하며, 압력 손실도 증가한다.

- 점착성이 있는 먼지의 집진에는 적당치 않으며, 딱딱한 입자는 장치의 마모를 일으킨다.

- 침강먼지 및 미세한 먼지의 재비산을 막기 위해 스키머와 회전깃(Turning vane), 탈수설비 등을 설치하여 효율을 증대시킨다.
